1.1. Простой переключатель гирлянд

Мельниченко В. [1]

Схема этого переключателя (рис. 1) представляет собой симметричный мультивибратор, собранный на двух тиристорах, в анодные цепи которых включено по одной гирлянде. Каждая гирлянда может содержать параллельное, последовательное или смешанное соединение ламп, но оно должно быть рассчитано на напряжение 24 В и номинальный ток 5 А. Питание устройства производится переменным напряжением 24 В через диодный мост.

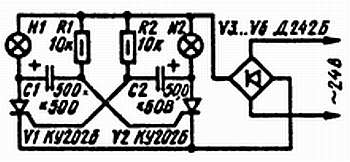

Рис. 1. Принципиальная схема простого переключателя гирлянд
