1.4. Переключатель светодиодных гирлянд

Иванов А. [4]

Схема этого простого переключателя содержит всего одну микросхему и два транзистора. Каждая из двух гирлянд собрана из четырех параллельно соединенных светодиодов. У одной гирлянды светодиоды красного свечения, а у другой — зеленого.

На элементах DD1.1 и DD1.2 (рис. 4) собран импульсный генератор. Элемент DD1.3 служит буфером, a DD1.4 — инвертором. Поэтому гирлянды загораются поочередно. Транзисторы служат усилителями тока и образуют эмиттерные повторители.

Для питания можно использовать батарею из сухих элементов или малогабаритных аккумуляторов, а также любой сетевой адаптер, обеспечивающий выходное напряжение 5 В. Вместо транзисторов МП26Б можно установить КТ361 с любым буквенным индексом.

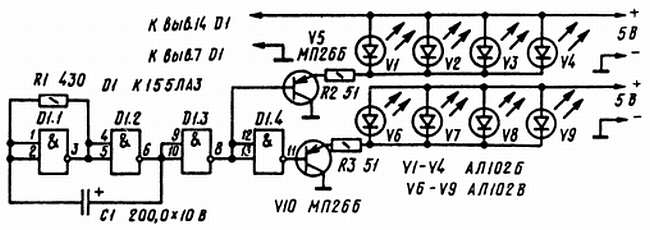

Рис. 4. Принципиальная схема переключателя светодиодных гирлянд
