4.3. Лампы дневного света горят долго

Банников В. [12]

Традиционная схема питания ламп дневного света (ЛДС) от сети содержит балластный дроссель, который ограничивает переменный ток через лампу во время ее горения, и стартер — неоновую лампу с размыкающимися от нагрева контактами. Эти контакты выполняют две функции: разрывают цепь нитей накала ламп, который служит для облегчения ионизации газа, и создают ЭДС самоиндукции дросселя, которой и поджигается лампа. В авторской статье приводятся технические характеристики существующих ЛДС и соответствующих им балластных дросселей, а также несколько схем включения ламп, свободных от некоторых недостатков традиционной схемы. Одна из таких схем показана на рис. 13.

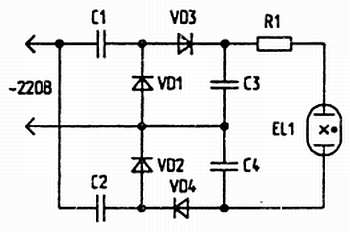

Рис 13. Схема светильника с умножением напряжения

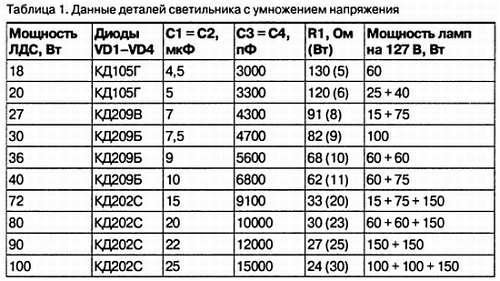

Схема представляет собой выпрямитель с умножением напряжения, состоящий из двух удвоителей: C1, VD1, VD3, СЗ и С2. VD2, VD4, С4. Суммарное выпрямленное напряжение на конденсаторах С3, С4 достигает 1100 В, и этого достаточно для ионизации паров ртути и зажигания лампы, после чего напряжение на этих конденсаторах падает примерно до 120 В, а конденсаторы С1 и С2 выполняют функцию балластных. Резистор R1 служит для ограничения тока лампы, падение напряжения на нем составляет примерно 25 В. Вместо него целесообразно использовать лампу накаливания, рассчитанную на напряжение 127 В, которая будет еле светиться и никогда не перегорит. Параметры элементов схемы для ЛДС разного типа приведены в табл. 1.

Здесь в качестве конденсаторов С1 и С2 должны быть взяты бумажные или металлобумажные типа МБГЧ с рабочим напряжением не менее 600 В, а С3 и С4 — слюдяные на 750 В. Лампы накаливания на напряжение 127 В, показанные в таблице в виде суммы, соединяются между собой параллельно.

Предлагаемое устройство не имеет недостатков традиционной схемы: гудение дросселя во время работы; наличие часто выходящих из строя стартеров; мелькания, связанные с прерывистым характером вспышек. Главное же — перегорание нитей накала. Устройство дает возможность использования ЛДС с перегоревшими нитями накала.
