7.1. Кто сильнее? [18]

С помощью простого прибора можно соревноваться в силе сжатия ладоней. Принципиальная схема прибора приведена на рис. 24. К входным клеммам ХТ1 и ХТ2 присоединяются датчики — металлические трубки, при сжатии которых изменяется сопротивление между клеммами: чем больше сила сжатия, тем меньше это сопротивление. В результате нарастает напряжение на базе транзистора и увеличивается его коллекторный ток, измеряемый стрелочным прибором РА1.

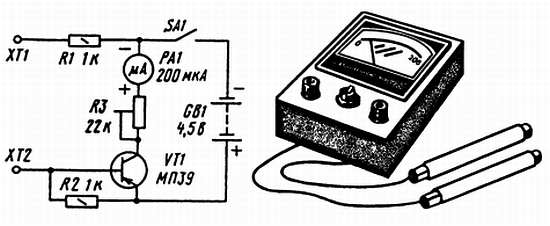

Рис. 24. Схема и внешний вид измерителя силы

Вместо МП39 можно использовать транзистор КТ361 с любым буквенным индексом, при этом понадобится лишь подобрать сопротивление резистора R1. Стрелочный прибор может быть любого типа с пределом измерения 100–200 мкА. Питание прибора производится от батареи для карманного фонаря 3336.
