8.2. Дачная охранная сигнализация

Ануфриев А. [22]

Предлагаемая быстродействующая система охранной сигнализации, схема которой показана на рис. 28, позволяет дистанционно следить за дверьми и окнами построек на дачных участках.

При вскрытии злоумышленником двери или окна, охраняемых верхней ячейкой, замыкаются контакты S1 и сигнал проходит по двухпроводной линии. Никакой настройки не требуется: достаточно подключить к пульту линию охраняемого объекта. Датчики же всех его дверей и окон S могут быть подключены к одной линии, а количество линий не ограничено. Тревога подается и при замыкании, и при обрыве линии. В дежурном режиме система потребляет от источника питания не более 150 мВт на каждый охраняемый объект.

Сигнализацию включают тумблером SA1 и нажимают кнопку SB 1. Если линия исправна и контакты S1 разомкнуты, ячейка переходит в дежурный режим, при котором через линию и резистор R1 охраняемого объекта на базу транзистора VT1 подается небольшое положительное напряжение.

Падение напряжения на эмиттерном резисторе R9 открывает и поддерживает в приоткрытом состоянии транзистор VT2. Но падения напряжения на резисторе R11 недостаточно для пробоя стабилитрона VD3 и отпирания тиристора VS1.

При вскрытии охраняемого помещения контакты S1 замыкаются, транзистор VT1 открывается до насыщения, падение напряжения на резисторе R9 увеличивается настолько, что через диод VD1 стабилитрон VD3 и тринистор VS1

открываются. Загорается сигнальная лампа HL1, соответствующая этой ячейке, и срабатывает реле К1, которое самоблокируется контактами К1.1, а контактами К1.2 включает звонок. Аналогичный процесс происходит при замыкании проводов линии в любом месте. При обрыве линии транзисторы VT1 и VT2 запираются, а стабилитрон VD3 и тринистор VS1 открываются через диод VD2. В результате также включаются сигнальная лампа и звонок.

Рис. 28. Принципиальная схема системы охранной сигнализации

Для выключения сигнализации устанавливают тумблер SA1 в положение «Выкл.» и нажимают кнопку SB1 «Сброс».

Детали всех трех ячеек смонтированы на одной общей печатной плате (рис. 29). Сигнальные лампы СМ37, реле К1-РЭС9, паспорт РС4.524.200. Источник питания устройства — выпрямитель с выходным напряжением 24 В при токе до 2,5 А, не имеющий гальванической связи с электросетью.

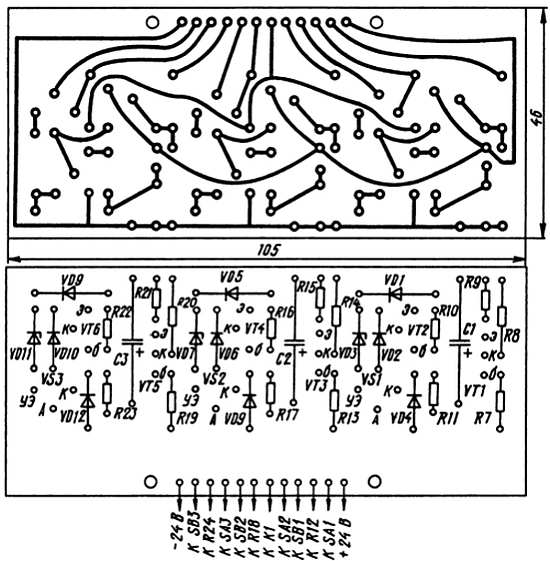

Рис. 29. Рисунок печатной платы и расположение деталей устройства
