5.2. Автомат световых эффектов «Фейерверк»

Карась А. [14]

Автомат управляет очередностью зажигания 16 пар лампочек накаливания, расположенных на панно, форма которого может выбираться конструктором. Принципиальная схема автомата приведена на рис. 16.

Рис. 16. Принципиальная схема автомата «Фейерверк»

На трех элементах интегральной микросхемы DD1 собран генератор тактовых импульсов, частота повторения которых управляется переменным резистором R2. Тактовые импульсы подаются на счетный вход четырехразрядного двоично-десятичного счетчика DD2, с выходов которого двоичный код поступает на дешифратор DD3. К выходам дешифратора через транзисторные ключи подключены 16 пар ламп. После каждого тактового импульса на очередном выходе дешифратора образуется напряжение низкого уровня (логический «0»), отпирающее ключ. В результате загорается соответствующая пара ламп.

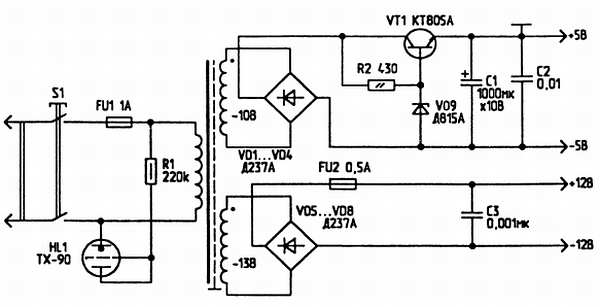

Автомат световых эффектов питается от электросети с напряжением 220 В с помощью блока питания, принципиальная схема которого приведена на рис. 17. Блок питания представляет собой трансформаторный выпрямитель, состоящий из двух диодных мостов. Первый из них, VD1-VD4, оснащен электронным стабилизатором напряжения 5 В и предназначен для питания микросхем автомата. Второй диодный мост, VD5-VD8, служит источником питания ламп напряжением 12 В.

Рис. 17. Принципиальная схема блока питания автомата
