8.3. Простое охранное устройство

Лысый С. [23]

Принципиальная схема этого устройства показана на рис. 30.

Резистор R1 вмонтирован в корпус концевого выключателя S1, который устанавливается на двери охраняемого помещения. Когда дверь закрыта, контакты выключателя замкнуты, транзистор VT1 открыт, и срабатывает реле К1. Контакты этого реле прерывают цепь питания реле К2. При попытке открыть дверь или при обрыве линии транзистор VT1 запирается, реле К1 отпускает, контакты К1.1 замыкаются, включая реле К2, которое своими контактами К2.1 становится на самопитание, а контактами К2.2 включает звонок.

Реле К1-РЭС10, паспорт РС4.529.031-02, К2-РЭС6, паспорт РФ0.452.113 или РФ0.452.114.

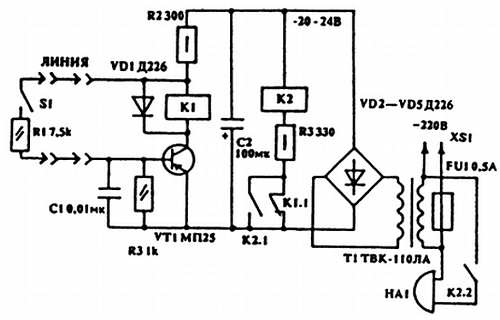

Рис. 30. Принципиальная схема простого охранного устройства
