10.3. Простой ЭМИ

Завьялов В. [30]

ЭМИ содержит RC-генератор, в частотозадающей цепи которого использован переменный резистор R1 сопротивлением 5 Ом из нихромовой струны, расположенной над грифом — пластиной из фольгированного стеклотекстолита.

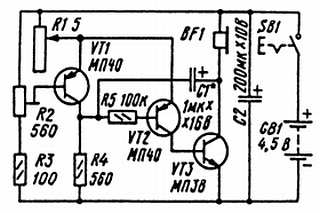

Принципиальная схема ЭМИ приведена на рис. 39. Резистор R1 включен в частотозадающую цепь генератора через каскад на транзисторе VT2 с общей базой. Малое входное и большое выходное сопротивления такого каскада обеспечивают стабильную работу генератора.

Транзистор VT1 управляет несимметричным мультивибратором, собранным на транзисторах VT2 и VT3. От сопротивления резистора R1 зависит ток через транзистор VT1. А поскольку через этот транзистор протекает ток заряда и разряда конденсатора С1, также изменяется частота мультивибратора.

Рис. 39. Принципиальная схема простого ЭМИ

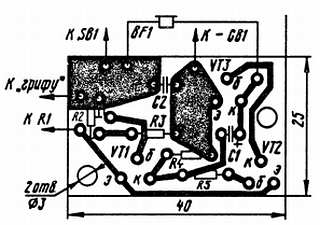

Печатная плата и соединение деталей показаны рис. 40.

Рис. 40. Печатная плата и расположение деталей простого ЭМИ

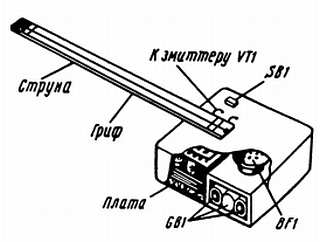

Конструкция ЭМИ показана на рис. 41. Ширина пластины грифа 15–20 мм, длина — около 200 мм. Ее приклеивают к верхней части корпуса, внутри которого размещают плату; телефон BF1 и батарею питания из трех элементов 316 с выключателем. Струну из голой нихромовой проволоки диаметром 0,15-0,2 мм припаивают к концам грифа на высоте 2–3 мм над фольгой. Площадки фольги на концах пластины, к которым припаяна струна, изолируют от остальной части грифа прорезями.

Транзисторы могут быть маломощными германиевыми или кремниевыми соответствующих структур, например КТ361 и КТ315.

Рис. 41. Конструкция ЭМИ
