4.1. Питание лампы дневного света постоянным током

Коломейцев К. [10]

Используемые способы питания ламп дневного света постоянным током имеют некоторые недостатки. Так, для бесстартерного холодного зажигания требуется высокое напряжение порядка 700 В, а последовательное включение лампы накаливания, рассчитанной на 220 В, приводит к снижению экономичности.

Предлагается схема (рис. 11) с использованием мостового выпрямителя VD1 и лампы накаливания EL1, рассчитанной на номинальное напряжение 127 В, которая включена последовательно с лампой дневного света.

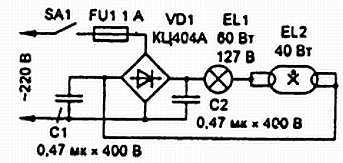

Рис. 11. Принципиальная схема светильника

В этой схеме диодный мост с конденсаторами С1 и С2 образуют схему удвоения напряжения. При включении выключателя SA1 первыми двумя полупериодами сетевого напряжения заряжаются конденсаторы, и к лампе EL2 прикладывается полное удвоенное напряжение, так как сопротивление холодной лампы накаливания достаточно мало. В результате лампа дневного света зажигается, а схема удвоения напряжения начинает работать как двухполупериодный выпрямитель с активной нагрузкой. Лампа накаливания гасит избыток напряжения и горит вполнакала.
