5.12. Введение

Неотъемлемой частью почти любого электронного устройства является генератор гармонических или каких-либо других колебаний. Кроме очевидных случаев автономных генераторов (а именно генераторы синусоидальных сигналов, генераторы каких-либо функций, импульсные генераторы) источник регулярных колебаний необходим в любом периодически действующем измерительном приборе, в устройствах, инициирующих измерения или технологические процессы, и вообще в любом приборе, работа которого связана с периодическими состояниями или периодическими колебаниями. Они присутствуют практически везде. Так, например, генераторы колебаний специальной формы используются в цифровых мультимерах, осциллографах, радиоприемниках, ЭВМ, в любом периферийном устройстве ЭВМ (накопители на магнитной ленте или магнитных дисках, устройство печати, алфавитно-цифровой терминал), почти в любом цифровом приборе (счетчики, таймеры, калькуляторы и любые приборы с «многократным отображением») и во множестве других устройств, слишком многочисленных, чтобы их здесь перечислять. Устройство без генератора либо вообще ни на что не способно, либо предназначено для подключения к другому (которое скорее всего содержит, генератор). Не будет преувеличением сказать, что генераторы являются таким же необходимым устройством в электронике, как регулируемый источник питания постоянного тока.

В зависимости от конкретного применения генератор может использоваться просто как источник регулярных импульсов («часы» в цифровой системе); от него может потребоваться стабильность и точность (например, опорный интервал времени в частотомере), регулируемость (гетеродин передатчика или приемника) или способность генерировать колебания в точности заданной формы (как например, генератор горизонтальной развертки осциллографа).

В следующих разделах мы кратко рассмотрим наиболее популярные конструкции генераторов — от простых релаксационных RС-генераторов до высокостабильных кварцевых генераторов. Мы не ставим своей целью дать полный обзор с исчерпывающими деталями, а хотим просто ознакомить вас с предметом, а также рассказать, какие генераторы и когда применяются.

5.13. Релаксационные генераторы

Очень простой генератор можно получить следующим образом: будем заряжать конденсатор через резистор (или источник тока), а затем, когда напряжение достигнет некоторого порогового значения, быстро его разрядим и начнем цикл сначала. С другой стороны, это можно сделать с помощью внешней цепи, обеспечивающей изменения полярности тока заряда при достижении некоторого порогового напряжения; следовательно, будут генерироваться колебания треугольной формы, а не пилообразные. Генераторы, построенные на этом принципе, известны под названием «релаксационные генераторы». Они просты и недороги и при умелом проектировании могут обеспечивать удовлетворительную стабильность по частоте.

Раньше для создания релаксационных генераторов применялись устройства с отрицательным сопротивлением, такие, как однопереходные транзисторы или неоновые лампы, теперь предпочитают ОУ или специальные интегральные схемы таймеров. На рис. 5.29 показан классический релаксационный RС-генератор.

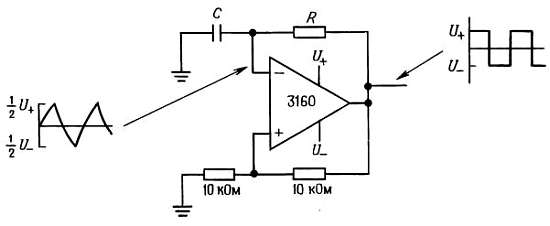

Рис. 5.29. Релаксационный генератор на базе ОУ.

Работает он просто: допустим, что при начальном включении питания выходной сигнал ОУ выходит на положительное насыщение (каким образом это произойдет — неважно). Конденсатор начинает заряжаться до напряжения U₊ с постоянной времени, равной RC. Когда напряжение на конденсаторе достигнет половины напряжения источника питания, ОУ переключается в состояние отрицательного насыщения (он включен как триггер Шмитта) и конденсатор начинает разряжаться до U_ с той же самой постоянной времени. Этот цикл повторяется бесконечно, с периодом 2,2RC, который не зависит от напряжения источника питания. Выберем ОУ с КМОП выходным каскадом (см. разд. 4.11 и 4.12), поскольку насыщение его выходных сигналов происходит точно на уровне напряжения питания. Биполярный ОУ типа LM10 также имеет максимальный удвоенный перепад выходного напряжения, но в отличие от КМОП, ОУ позволяет функционировать при полном напряжении ±15 В; однако он имеет гораздо более низкую частоту f_с (0,1 МГц).

_{Упражнение 5.7. Покажите, что этот период указан верно.}

Применяя для заряда конденсатора источники тока, можно получить колебания хорошей треугольной формы. Пример удачной схемы, использующей этот метод, приведен в разд. 4.29.

Иногда необходим генератор с очень низким уровнем шума (так называемый «низкий внеполосный шум»). В этом отношении хороша простая схема, показанная на рис. 5.30.

Рис. 5.30.

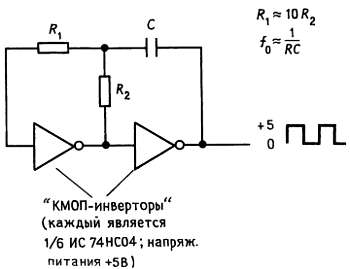

В ней используется пара КМОП-инверторов (в виде цифровых логических схем, которые будут подробно рассматриваться в гл. 8-11), соединение которых между собой образует некоторую разновидность RC релаксационного генератора с выходным сигналом в виде прямоугольного колебания. Реальные измерения, приведенные для этой схемы, работающей на частоте 100 кГц, показали, что плотность мощности шума в ближайшей боковой полосе (мощность на корень квадратный из герц, измеренная на 100 Гц смещения от генерируемой частоты), ниже по крайней мере на 85 дБ уровня основного колебания. Иногда встречается аналогичная схема, но при перемене местами элементов R₂ и С. Хотя это и превосходный генератор, но он имеет крайне зашумленный выходной сигнал.

Представленная на рис. 5.31 схема имеет даже более низкий уровень шума и, кроме того, имеется возможность модулировать выходную частоту с помощью внешнего тока, прикладываемого к базе транзистора Т₁.

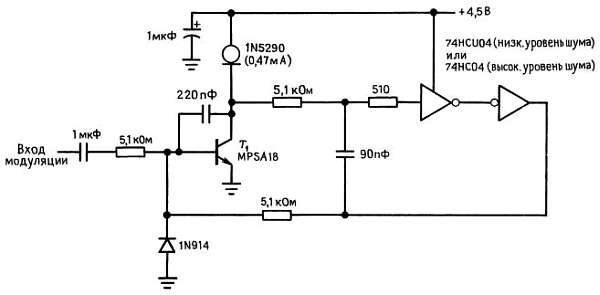

Рис. 5.31. Малошумящий генератор.

В этой схеме транзистор Т₁ функционирует как интегратор, вырабатывая на своем коллекторе сигнал асимметричной треугольной формы. Сами же инверторы работают в качестве неинвертирующего компаратора, изменяя полярность возбуждения на базе каждые полпериода. Эта схема имеет плотность шума — 90 дБ/√Гц, измеренную на частоте 100 Гц смещения от несущего колебания 150 кГц, и —100 дБ/√Гц, измеренную при смещении 300 Гц. Хотя эти схемы превосходны в отношении уровня бокового шума, генерируемая частота имеет большую чувствительность к колебаниям напряжения источника питания, чем другие рассмотренные в этой главе генераторы.

5.14. Классическая ИС таймера-555

Следующий уровень сложности предполагает использование в качестве релаксационных генераторов ИС таймеров или ИС генераторов колебаний специальной формы. Наиболее популярная ИС таймера - это схема 555 (и ее разновидности). Работа этой ИС часто толкуется неверно, поэтому мы дадим анализ ее работы прямо по изображенной на рис. 5.32 эквивалентной схеме. Некоторые обозначения на ней относятся к области цифровой техники (гл. 8 и следующие), поэтому вы пока еще не станете экспертом по ИС 555.

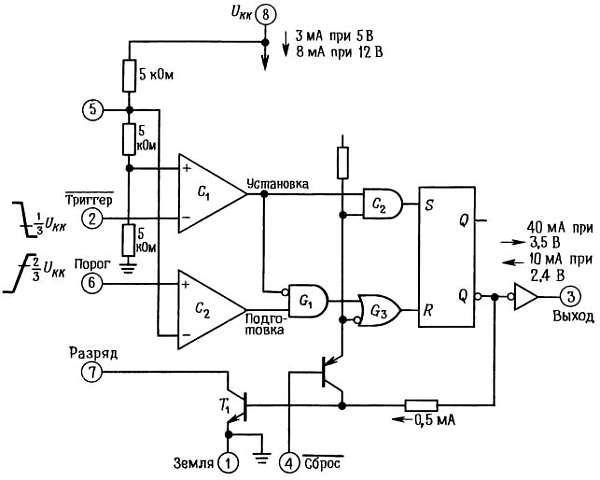

Рис. 5.32. Упрощенная эквивалентная схема ИМС 555.

Но принцип действия этого таймера достаточно прост. При подаче сигнала на вход ТРИГГЕР выходной сигнал переключается на ВЫСОКИЙ уровень (около U_KK) и остается в этом состоянии до тех пор, пока не произойдет переключение входа ПОРОГ; в этот момент выходной сигнал падает до НИЗКОГО уровня (около потенциала «земли») и тогда включается транзистор РАЗРЯД. Вход ТРИГГЕР включается при уровне входного сигнала меньше 1/3U_KK, а ПОРОГ — при уровне входного сигнала больше 2/3U_KK. Наиболее легкий способ понять работу ИС 555 — это рассмотреть конкретный пример (рис. 5.33).

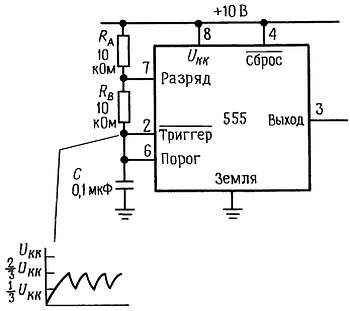

Рис. 5.33. ИМС 555, включенная как генератор.

При включении источника питания конденсатор разряжен, поэтому ИС 555 оказывается в состоянии, когда выходной сигнал имеет ВЫСОКИЙ уровень, транзистор разряда Т₁ закрыт и конденсатор начинает заряжаться до 10 В через резисторы R_A + R_B. Когда его напряжение достигнет 2/3U_KK, переключается вход ПОРОГ и выходной сигнал переходит в состояние НИЗКОГО уровня, одновременно происходит отпирание транзистора Т₁, разряжающего конденсатор С на землю через резистор R_B. Схема переходит в периодический режим работы, и напряжение на конденсаторе С колеблется между значениями 1/3U_KK и 2/31U_KK с периодом Т = 0,693(R_A + 2R_B)С. В этом случае с выхода схемы обычно снимается колебание прямоугольной формы.

_{Упражнение 5.8. Покажите, что период колебаний не зависит от напряжения источника питания.}

Схема 555 представляет собой довольно приличный генератор со стабильностью около 1 %. Она может работать от единственного источника питания напряжением от 4,5 до 16 В, сохраняя стабильную частоту при изменениях напряжения источника питания, поскольку пороги следят за флуктуациями питания. Схему 555 можно применять также для формирования одиночных импульсов произвольной длительности и еще для многих целей. К тому же этот небольшой кристалл содержит простые компараторы, вентили и триггеры. В электронной промышленности даже появилась игра - придумать еще новое применение схемы 555. И надо сказать, что многие в этом развлечении преуспевают.

Предостережение: ИС 555, как и другие схемы таймеров, создает мощную («150 мА) токовую помеху в цепи питания во время каждого переключения выходного сигнала. Будет весьма полезным подключить к этой интегральной схеме здоровенный шунтирующий конденсатор. Кроме того, ИС 555 имеет склонность к формированию выходного сигнала с удвоенной частотой переключений.

КМОП ИС 555. Некоторые из неприятных свойств ИС 555 (большой ток потребления от источника питания, высокий ток запуска, удвоенная частота переключения выходного сигнала и неспособность функционировать при очень низких напряжениях источника питания) были устранены в ее КМОП-аналогах. Их можно узнать по цифрам «555», расположенным в какой-либо части маркировки. В табл. 5.3 представлено большинство из этих схем, которые мы смогли найти, а также их наиболее важные параметры.

Следует отметить, в частности, их способность функционировать при очень низких напряжениях питания (до 1 В!) и, как правило, токе потребления. Эти кристаллы также более быстродействующие, чем исходная схема 555. Выходные КМОП-каскады дают максимальный удвоенный перепад напряжения выходного сигнала, по крайней мере при низких токах нагрузки (отметим, что эти кристаллы не имеют мощного выходного каскада, как в типовой схеме 555). Все перечисленные кристаллы (табл. 5.3), кроме исходной схемы 555 и XR-L555, сделаны по КМОП-технологии. Последняя же схема является микромощной биполярной схемой 555 и проявляет свою родословную в виде здоровенной нагрузочной способности и хорошей температурной стабильности. Показанный на рис. 5.33 генератор на схеме 555 вырабатывает выходной сигнал прямоугольной формы, чей рабочий цикл (часть времени, когда выходной сигнал имеет ВЫСОКИЙ уровень) всегда больше 50 %. Это происходит вследствие того, что времязадающий конденсатор заряжается через последовательно включенную пару резисторов R_A + R_B, а разряжается (более быстро) через единственный резистор R_B. На рис. 5.34 показано, как обмануть схему 555 с тем, чтобы получить в рабочем цикле узкие положительные импульсы.

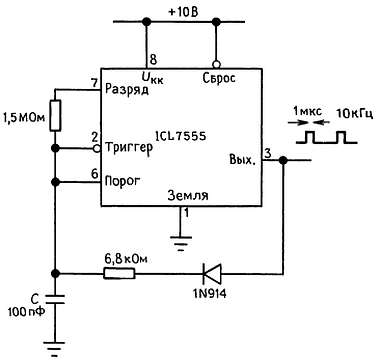

Рис. 5.34. Генератор с укороченным рабочим циклом.

Цепь, состоящая из комбинации диода и резистора, быстро заряжает времязадающий конденсатор через выходной каскад, разряд же его через внутренний разряжающий транзистор происходит медленно. Этот трюк пригоден только для КМОП схем 555, поскольку в этом случае необходим полный положительный перепад выходного сигнала.

При использовании для заряда времязадающего конденсатора источника тока можно создать генератор линейного («пилообразного») напряжения. На рис. 5.35 показан способ использования для этих целей простого источника тока на p-n-p-транзисторе. Пилообразный сигнал доходит до напряжения 2/3U_KK, затем быстро спадает (разряд происходит через внутренний разряжающий n-p-n-транзистор схемы 555, контакт 7) до напряжения 1/3U_KK, далее цикл начинается снова.

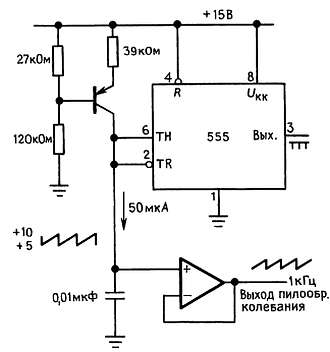

Рис. 5.35. Генератор пилообразных колебаний.

Отметим, что этот сигнал пилообразной формы выделяется на выводе конденсатора и необходимо обеспечить его развязку с помощью ОУ, который обладает высоким полным сопротивлением. Эту схему можно еще упростить путем замены источника тока на p-n-p-транзисторе на «диодный регулятор тока», выполненный на полевом транзисторе с p-n-каналом (разд. 3.06); однако ее рабочие характеристики, а именно линейность пилообразного сигнала, будут хуже, поскольку этот полевой транзистор питается током I_{C KK} и при этом формируется не такой хороший источник тока, как на биполярном транзисторе.

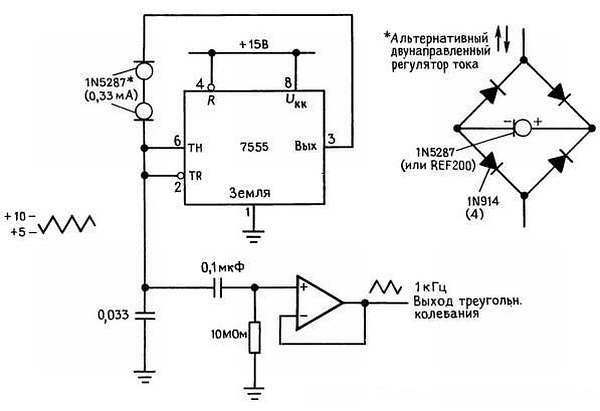

На рис. 5.36 указан простой способ формирования с помощью КМОП-схемы 555 сигнала треугольной формы.

Рис. 5.36. Генератор треугольных колебаний.

В предложенной схеме соединяются последовательно два регулятора тока на полевом транзисторе таким образом, чтобы получился двунаправленный регулятор тока (каждый регулятор тока ведет себя в обратном направлении как обычный диод, из-за проводимости затвор-сток). Следовательно, с помощью выходного сигнала с удвоенным максимальным перепадом формируется постоянный ток противоположной полярности и при этом на самом конденсаторе вырабатывается треугольное колебание (напряжение которого обычно лежит в диапазоне от 1/2U_KK до 2/3U_KK). Как и в предыдущей схеме, для развязки этого сигнала (источник с высоким полным выходным импедансом) используется ОУ. Следует отметить, что в этом случае необходимо применять КМОП-схему 555, в частности при подаче на схему напряжения питания +5 В, поскольку ее функционирование зависит от максимального двойного перепада выходного напряжения. Например, напряжение выходного сигнала ВЫСОКОГО уровня биполярной схемы 555 в типовом случае ниже максимального положительного перепада на падение напряжения на двух диодах (схема Дарлингтона на n-р-n-транзисторах), что составит +3,8 В при напряжении источника питания +5 В; следовательно, остается всего 0,5 В падения напряжения (при верхнем значении сигнала) на последовательно включенную пару регуляторов тока, что явно недостаточно для включения регулятора тока (требуется приблизительно 1 В) и последовательного диода (0,6 В), построенного из полевого транзистора с р-n-переходом.

_{Упражнение 5.9. Покажите, что вы уяснили работу схем, изображенных на рис. 5.35 и 5.36; для этого рассчитайте для каждой схемы частоту генерируемого сигнала.}

Существует еще несколько других интересных интегральных схем таймеров. Схема таймера 322 фирмы National имеет собственный встроенный прецизионный источник опорного напряжения, с помощью которого задается напряжение порога. Это объясняет его прекрасные свойства при формировании сигнала, частота которого должна быть пропорциональна току, подаваемому от внешнего источника, например с фотодиода. В состав другой разновидности таймеров входят релаксационный генератор и цифровой счетчик, с тем чтобы при формировании сигналов большой длительности избежать необходимости использования в схеме больших номиналов сопротивлений и конденсаторов. Примером таких схем могут служить схемы 74НС4060, Ехаг 2243 и Intersil ICM7242 (выпускается также фирмой Maxim). Последняя схема выполнена по КМОП-технологии и может функционировать при токе в доли миллиампера и вырабатывать выходной импульс один раз за 128 циклов генератора. Эти таймеры (и их ближайшие аналоги) пригодны для формирования задержки сигнала в диапазоне от нескольких секунд до нескольких минут.

5.15. Генераторы, управляемые напряжением

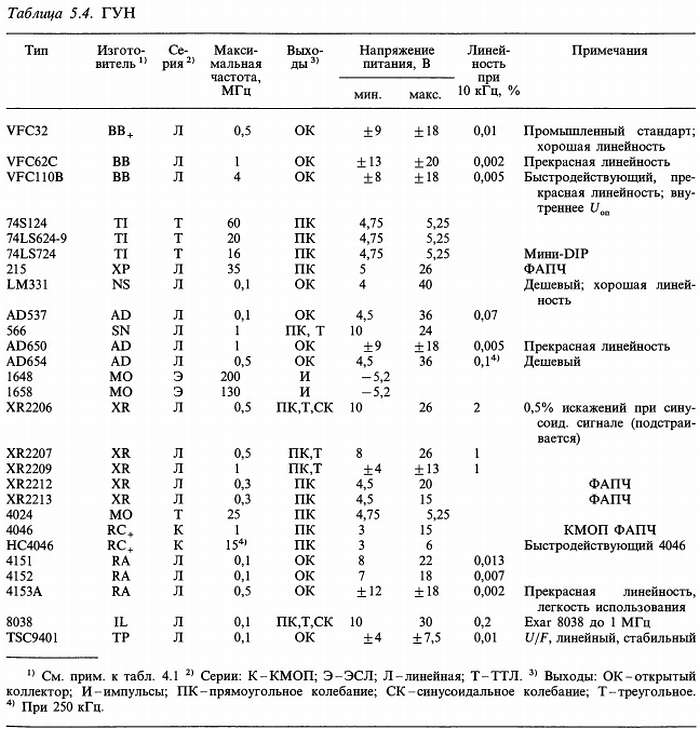

Остальные ИС генераторов выпускаются обычно в виде генераторов, управляемых напряжением (ГУН), у которых выходной сигнал изменяется в некотором диапазоне в соответствии с управляющим входным напряжением. Некоторые из этих схем имеют частотные диапазоны, превосходящие 1000:1. Примерами таких схем являются исходная ИС NE566 и более новые ИС: LM331, 8038, 2206 и серии 74LS624-9. Схемы серии 74LS624, например, способны работать на высоких частотах вплоть до 20 МГц, требуют внешней RC-цепи для установления номинальной частоты и формируют выходные сигналы с обычными логическими уровнями.

Более быстродействующие схемы ГУН, такие как 1648, могут функционировать в диапазоне до 200 МГц и в гл. 13 будет показано, как создать ГУН для гигагерцевого диапазона частот. Схема LM331 фактически представляет собой пример преобразователя напряжение — частота (U/F-преобразователь) с хорошей линейностью (эти приборы мы рассмотрим в разд. 9.20 и 9.27). В тех же случаях, когда линейность является определяющим фактором, предпочтительны современные U/F преобразователи типа AD650, обеспечивающие линейность 0,005 %. В большинстве схем ГУН используются внутренние источники тока для формирования треугольных импульсов, а схемы 8038 и 2206 даже имеют набор «мягких» клемм для преобразования с помощью ограничителя треугольных импульсов в гармонические колебания. Иногда в ИС ГУН используются неудобные значения опорного напряжения в качестве сигнала управления (например, положительный источник питания) и усложненные симметрированные схемы для получения синусоидального сигнала. По нашему мнению, идеальный ГУН все еще ждет своей разработки. Ко многим из этих ИС могут подключаться внешние кварцевые резонаторы для повышения их точности и стабильности (это мы обсудим позже); в таких случаях кварцевый резонатор просто устанавливается вместо конденсатора. На рис. 5.37 показана схема ГУН с диапазоном выходного сигнала от 10 Гц до 10 кГц, построенная на основе схемы LM331.

Рис. 5.37. Типичная ИС преобразователя напряжение/частота (0 В соответствует частоте 10 кГц);

f = (0,478/R_ТС_Т)(R_и/R_н)U_вx·

При обзоре интегральных схем ГУН нельзя не обратить внимание на ИС фазовой автоматической подстройки частоты (ФАПЧ), в состав которых входят ГУН и фазовый детектор. Например, популярна КМОП-схема 4046 (и ее более быстродействующий аналог 74НС4046). Системы ФАПЧ будут рассмотрены в разд. 9.27-9.31. В табл. 5.4 представлено большинство из имеющихся схем ГУН.

5.16. Квадратные генераторы

Время от времени возникает потребность в генераторах, которые формируют одновременно пару одинаковых по амплитуде колебаний синусоидальной формы, но сдвинутых по фазе на 90°. Эту пару сигналов можно рассматривать как синусоидальное и косинусоидальное колебания, мы же будем придерживаться термина квадратурная пара сигналов (сигналы «в квадратуре»). Наиболее важны такие сигналы в радиосвязи (квадратурные смесители, схемы формирования однополосных сигналов). Кроме того, дальше будет показано, что такая квадратурная пара сигналов всегда необходима для формирования сигнала с любой произвольной фазой.

Первая мысль, которая сразу возникает, — это как подавать сигнал синусоидальной формы на интегратор (или дифференциатор), чтобы на его выходе появился сдвинутый на 90° сигнал косинусоидальной формы. При этом сигнал имеет правильный фазовый сдвиг, но его амплитуда испорчена (поймите почему). Далее предлагаются некоторые способы решения этой задачи.

Резонатор на переключаемых конденсаторах. На рис. 5.38 показан способ использования ИС фильтра на переключаемых конденсаторах MF5 в режиме самовозбуждающегося полосового фильтра, который формирует пару квадратурных сигналов синусоидальной формы.

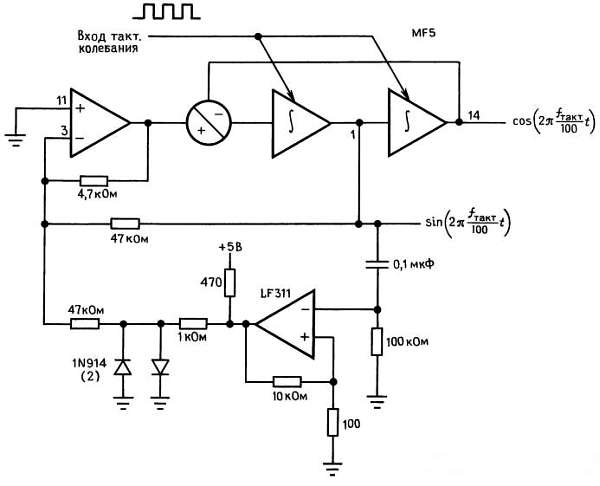

Рис. 5.38. Квадратурный генератор на переключаемых конденсаторах.

Наиболее простой способ понять ее работу — это предположить, что на выходе уже присутствует сигнал синусоидальной формы; далее компаратор преобразует его в прямоугольное колебание с небольшой амплитудой (падение напряжения на одном диоде), которое снова подается на вход фильтра. Фильтр обладает узкой полосой пропускания (Q = 10), так что он преобразует это прямоугольное колебание в выходной синусоидальный сигнал и таким образом поддерживается генерация. Входное прямоугольное колебание тактовой частоты (такт) задает центральную частоту полосы пропускания, следовательно, сама частота генерации в этом случае составит f_такт/100. Эта схема пригодна для работы в диапазоне частот от нескольких герц до приблизительно 10 кГц и формирует квадратурную пару синусоидальных сигналов с равными амплитудами. Следует отметить, что эта схема дает «ступенчатую» аппроксимацию синусоидальной формы выходного сигнала вследствие того, что переключаемый фильтр дает квантованный выходной сигнал.

Генератор колебаний специальной формы (аналоговые тригонометрические функции). Фирма Analog Devices изготовляет интересную нелинейную «функциональную ИС», которая преобразует входное напряжение в выходной сигнал, пропорциональный sin(AU_вх), где коэффициент усиления А имеет фиксированное значение, равное 50°/В. Как правило, этот кристалл (AD639) может на самом деле выполнять гораздо больше функций. Он вырабатывает четыре выходных сигнала, называемые X₁, X₂, Y₁ и Y₂, и формирует выходной сигнал, напряжение которого определяется следующим образом: U_вых = sin(X₁ — X₂)/sin(Y₁ — Y₂). Таким образом, если например, установить X₁ = Y₁ = 90 ° (т. е. +1,8 В), Y₂ = 0 (закоротка на «землю»), а входное напряжение подавать на вход X₂, то вырабатывается сигнал вида cos(X₂).

_{Упражнение 5.10. Докажите последнее утверждение.}

У схемы AD639 имеется также выход прецизионного опорного напряжения +1,8 В, что существенно облегчает ее применение. Следовательно, если на пару ИС AD639 подать треугольное колебание с амплитудой 1,8 В, то можно получить пару квадратурных сигналов синусоидальной формы, как это показано на рис. 5.39. Рабочий диапазон частот этой ИС лежит в пределах от постоянного тока до приблизительно 1 МГц.

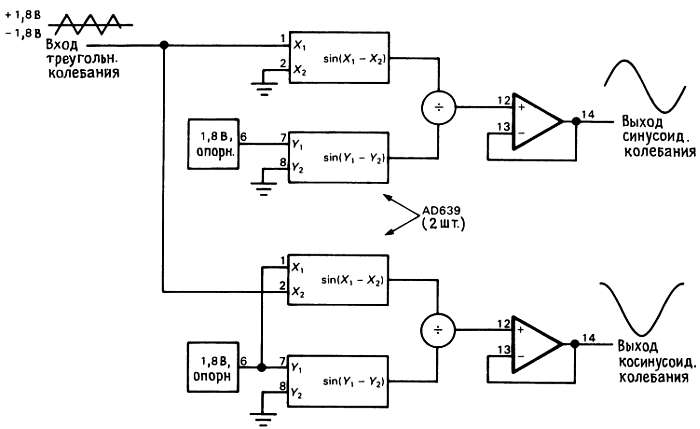

Рис. 5.39. Генератор тригонометрических функций.

Просмотровая таблица (поиск элементов при помощи просмотра). Это цифровая методика, которую вы полностью освоите только после изучения гл. 9. Основная идея состоит в том, чтобы запрограммировать цифровую память большого объема цифровыми значениями (выборками) синуса и косинуса, аргументы которых выбираются через равноотстоящие угловые промежутки (скажем, через 1°). Тогда, быстро последовательно перебирая адреса этой памяти, можно получить колебание синусоидальной формы, для этого считанные из памяти по каждому адресу цифровые значения (т. е. для последовательности угловых аргументов) подаются на пару цифро-аналоговых преобразователей (ЦАП).

Этот метод имеет следующие недостатки. Как и в случае резонатора на переключаемых конденсаторах, выходной сигнал имеет ступенчатую форму, поскольку он формируется из набора дискретных напряжений, по одному на содержимое каждой ячейки памяти. Можно, конечно, для сглаживания выходного сигнала поставить фильтр нижних частот, но, делая это, нельзя перекрыть широкий диапазон частот, поскольку нужно выбирать такой фильтр нижних частот, чтобы он пропускал само синусоидальное колебание и в то же время подавлял более высокую частоту выборки (такая же проблема характерна и для резонатора на переключаемых конденсаторах). В этом случае помогает сокращение углового интервала между соседними значениями, но тогда соответственно снижается максимальная частота вырабатываемого выходного колебания. При использовании стандартных ЦАП с временем преобразования не более одной микросекунды, можно получить синусоидальные сигналы с частотами вплоть до нескольких десятков килогерц, полагая, что шаг углового аргумента составляет порядка одного градуса. Для самих же ЦАП характерно наличие в момент переключения больших остроконечных выбросов напряжения («кратковременная импульсная помеха»). Эти полноразрядные кратковременные импульсные помехи возникают даже, если переключение происходит между смежными (ближайшими) уровнями выходного напряжения! В гл. 9 будут предложены способы решения этой проблемы. Разрядность имеющихся в распоряжении ЦАП достигает 16 (в этом случае разрешающая способность составляет единицу из 65536 значений).

Генератор на основе метода переменных состояния. Все предложенные ранее методы требуют выполнения некоторой тяжелой работы. К счастью, сотрудники дружественной фирмы Burr-Brown провели эту работу дома и вышли на рынок с моделью 4423, которая представляет собой «прецизионный квадратурный генератор». В нем используется стандартная схема полосового фильтра на основе метода переменных состояния, выполненная на трех ОУ (рис. 5.18), где выходной сигнал через диодный ограничитель подается на вход (см. рис. 5.40). Она предназначена для работы в диапазоне частот от 0,002 Гц до 20 кГц и при этом она демонстрирует высокую стабильность фазового сдвига, амплитуды и частоты (максимально 10^-4 1/°С). Схема 4432 является модульной (а не монолитной ИС) и выпускается, в 14-выводном стандартном DIP-корпусе при цене 24 долл. в малых партиях.

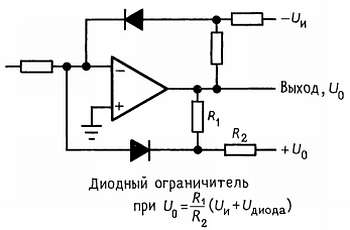

Рис. 5.40.

Фильтры на схеме с упорядоченными фазовыми сдвигами. Известны изощренные схемы RС-фильтров, которые обладают способностью при подаче на их вход сигнала синусоидальной формы формировать на выходе пару синусоидальных сигналов, имеющих разность фаз приблизительно 90°. В радиотехнике это называется «фазовым» методом формирования однополосного сигнала (благодаря Weaver), где предназначенный для передачи входной сигнал состоит из сигналов речевого диапазона.

К сожалению, этот метод работает удовлетворительно только в ограниченном диапазоне частот и требует точного подбора номиналов резисторов и конденсаторов. Более приемлемый способ формирования широкополосных квадратурных сигналов основан на использовании «цепи с упорядоченными фазовыми сдвигами», которая представляет собой регулярную структуру, состоящую из резисторов с равными номиналами, а номиналы конденсаторов уменьшаются в геометрической прогрессии, как это указано на рис. 5.41. На вход этой цепи подаются два сигнала, а именно прямой и сдвинутый на 180° (это легко сделать с помощью инвертора с единичным коэффициентом передачи). Выходной сигнал представляет собой набор из четырех квадратурных сигналов и при использовании 6-секционной цепи их погрешность составляет ±0,5° в диапазоне частот 100:1.

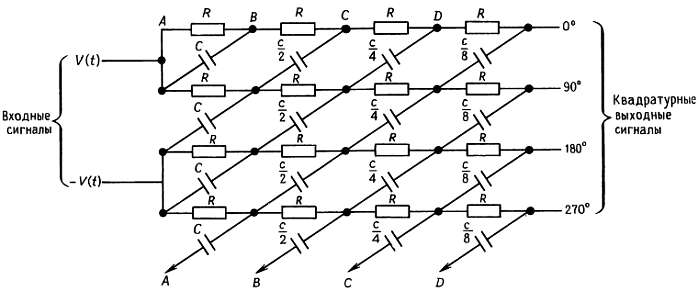

Рис. 5.41. Цепь с упорядоченными фазовыми сдвигами.

Квадратурные колебания прямоугольной формы. В некоторых случаях формирование квадратурных сигналов прямоугольной формы является несложной задачей. Основная идея заключается в том, чтобы сформировать сигнал удвоенной частоты, затем поделить его в два раза с помощью цифрового триггера (гл. 8) и декодировать на вентилях (снова гл. 8). Это наиболее совершенный способ формирования квадратурных прямоугольных колебаний в диапазоне частот от постоянного тока до по крайней мере 100 МГц.

Квадратурные сигналы диапазона радиочастот. В диапазоне радиочастот (выше нескольких мегагерц) формирование пары квадратурных сигналов синусоидальной формы снова достаточно тривиальная задача; в этом случае используются приборы, которые называются квадратурными гибридными схемами (или квадратурные расщепитель/объединитель). На низкочастотной границе радиочастотного диапазона (от нескольких мегагерц до, может быть, 1 ГГц) они принимают форму небольших трансформаторов с магнитным сердечником, в то время как на более высоких частотах нужно найти их воплощение в форме полосковых линий передачи (полоски и печатные проводники, изолированные от заземленной подложки) или световодов (полая прямоугольная трубка). Эти вопросы снова будут рассмотрены в гл. 13. Методика достаточно узкополосная, типовая ширина рабочей частоты не превышает октаву (т. е. соотношение частот 2:1).

Формирование синусоидального колебания с произвольной фазой. Поскольку у нас уже имеется пара квадратурных сигналов, достаточно просто сформировать синусоидальное колебание с произвольной фазой. В этом случае требуется просто объединить синфазный (I) и квадратурные сигналы (Q) на резистивном сумматоре, что наиболее просто реализуется с помощью потенциометра, включенного между I и Q сигналами. При вращении движка потенциометра эти сигналы (I и Q) суммируются в различных соотношениях, при этом удается получить плавное изменение фазы в диапазоне от 0 до 90°. Если же рассматривать эту проблему с точки зрения векторов, то можно показать, что фаза результирующего колебания совершенно не зависит от частоты; однако его амплитуда при регулировке фазы меняется, спадая на 3 дБ при фазе 45°. Метод достаточно просто можно распространить и на случай формирования колебания, фаза которого должна лежать в диапазоне от 0 до 360°, при этом используются противоположные сигналы (фазовый сдвиг 180°) I' и Q', которые получаются с помощью инвертирующих усилителей с коэффициентом передачи -1.

5.17. Мостовые генераторы Вина и ХС-генераторы

Для получения сигнала синусоидальной формы сигнала с малыми искажениями ни одна из описанных ранее схем, вообще говоря, не подходит. Хотя в большинстве функциональных генераторов на широкий диапазон частот используется «размывание» колебаний треугольной формы с помощью диодных ограничителей, в конце концов уровень искажений редко удается снизить до значений, меньших 1 %. Для сравнения: большинство высококачественных звуковых колонок требуют усилителей с уровнем искажений не больше 0,1 %. Для испытаний подобной звуковоспроизводящей аппаратуры требуются источники чистого синусоидального сигнала с остаточным искажением не больше 0,05 %. На низких и средних частотах хорошим источником синусоидальных колебаний с малым уровнем искажений служит мостовой генератор Вина (рис. 5.42).

Рис. 5.42. Мостовые генераторы Вина с малыми искажениями. Выходная частота f = 1/2πRC.

Идея его состоит в том, чтобы создать усилитель с обратной связью, имеющий сдвиг фазы 180° на нужной частоте, а затем отрегулировать петлевое усиление таким образом, чтобы возникли автоколебания. Для одинаковых значений R и С коэффициент усиления по напряжению выходного сигнала по отношению к сигналу на неинвертирующем входе ОУ должен быть точно равен +3,0. При меньшем усилении колебания затухают, при большем — выходной сигнал будет достигать насыщения. Искажение будет малым, пока амплитуда колебаний не выходит за пределы линейного участка характеристики усилителя, т. е. не следует допускать колебаний полного размаха. Если не применить некоторых приемов для управления усилением, то именно это и произойдет — выходной сигнал усилителя будет возрастать до уровня, при котором эффективный коэффициент усиления вследствие насыщения упадет до 3,0. Как мы увидим, эти приемы включают в себя некую управляющую усилением обратную связь с большой постоянной времени.

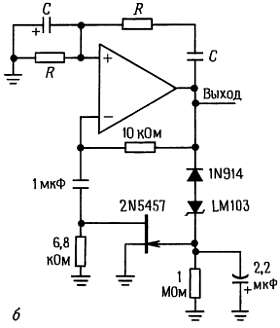

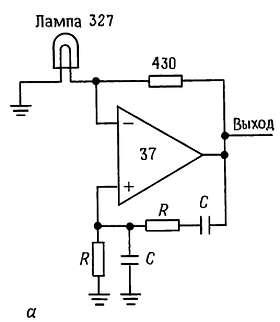

В первой схеме на рис. 5.42 в качестве элемента обратной связи с переменным сопротивлением используется лампа накаливания. При повышении уровня выходного сигнала нагревается нить лампы, уменьшая коэффициент неинвертирующего усиления. Искажения гармонического сигнала в показанной схеме для диапазона звуковых частот (выше 1 кГц) не превышают 0,003 %; для более глубокого изучения этого вопроса см. LTC Арр. Note 5(12/84). Во второй схеме амплитудный детектор, состоящий из диодов и RС-цепи, регулирует усиление по переменному току, меняя сопротивление полевого транзистора, который при малых напряжениях ведет себя как нелинейное сопротивление (см. разд. 3.10). Следует отметить, что используется большая постоянная времени (2 с); для исключения искажений это существенно, поскольку быстродействующая обратная связь исказила бы генерируемую синусоидальную волну, пытаясь регулировать ее амплитуду в пределах одного периода.

5.18. ZC-генераторы

Наиболее распространенный способ получения высокочастотных синусоидальных колебаний — это применение генератора, стабилизированного LC-контуром, в котором LC-контур, настроенный на определенную частоту, подключен к усилительной схеме, чтобы обеспечить необходимое усиление на его резонансной частоте. Охватывающая схему петля положительной обратной связи применяется для поддержания колебаний на резонансной частоте LC-контура и такая схема будет самозапускающейся. На рис. 5.43 показаны две популярные схемы.

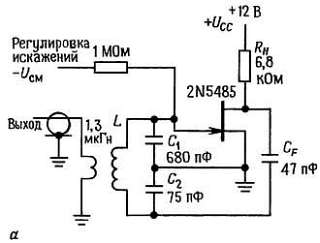

Рис. 5.43. Генератор Колпитца с малыми искажениями, частота 20 МГц (а); LC-генератор Хартли (б).

Первая — это настоящий генератор Колпитца: параллельный настроенный LC-контур на входе и петля положительной обратной связи с выхода на вход. По имеющимся сведениям эта схема обеспечивает искажения меньше —60 дБ. Вторая схема — это генератор Хартли, построенный на n-p-n-транзисторе. Переменный конденсатор предназначен для регулировки частоты. В обеих схемах используется катушка связи, т. е. просто несколько витков провода, действующих как понижающий трансформатор.

В небольшом диапазоне частот можно настраивать LC-генераторы электрическим способом. Этот прием заключается в использовании регулируемого напряжением конденсатора («варактор») в частотозадающей LC-цепи. Физическая природа диодных p-n-переходов обеспечивает требуемое решение, в виде простого смещенного в обратном направлении диода. Емкость этого p-n-перехода уменьшается с увеличением обратного напряжения (см. рис. 13.3). Хотя любой диод может работать как варактор, необходимо использовать специально разработанные варакторные диоды и на рис. 5.44 представлены характеристики некоторых из них.

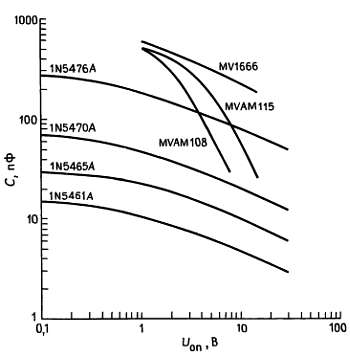

Рис. 5.44. Регулирующие диодные варакторы.

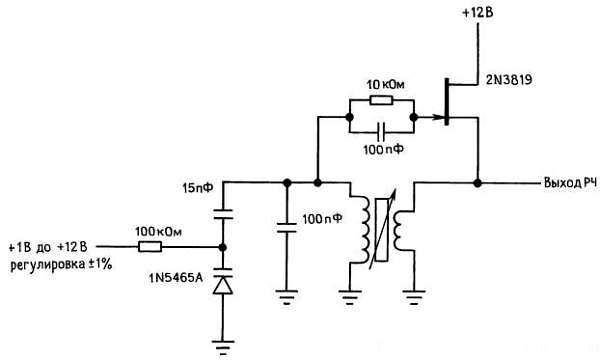

На рис. 5.45 изображен простой генератор Колпитца на полевом транзисторе с р-n-p-переходом (сигнал обратной связи снимается с истока) и настройкой частоты ±1 %. В этой схеме диапазон настройки был преднамеренно сделан меньше, с тем чтобы добиться хорошей стабильности, при этом используется относительно большой конденсатор фиксированной емкости (100 пФ), который шунтируется небольшим регулировочным конденсатором (максимальное значение 15 пФ).

Рис. 5.45. Управляемый напряжением LC-генератор.

Следует отметить большой номинал резистора смещения (так что ток смещения диода не будет влиять на колебания), а также наличие блокировочного конденсатора по постоянному току. Советуем также посмотреть материал разд. 13.11. В типовом случае варакторы имеют максимальное значение емкости от нескольких пикофарад до нескольких сотен пикофарад с диапазоном регулировки приблизительно 3:1 (хотя имеются варакторы с более широким диапазоном до 15:1). Поскольку резонансная частота LC-контура обратно пропорциональна корню квадратному из емкости, то возможно добиться диапазона настройки по частоте вплоть до 4:1, хотя обычно говорят о диапазоне регулировки +25 % или около того.

В настраиваемых варакторами схемах само генерируемое колебание (и вдобавок прикладываемое внешнее регулирующее смещение постоянного тока) появляется на варакторе, что приводит к изменению его емкости в зависимости от частоты сигнала. Это вызывает искажения формы вырабатываемого колебания и, что более важно, приводит к зависимости амплитуды его колебаний от частоты. Для того чтобы минимизировать эти эффекты, необходимо ограничить амплитуду колебаний (при необходимости усиление производится в следующих каскадах); также лучше сохранять напряжение постоянного смещения на варакторе выше одного вольта или около того, с тем чтобы сделать напряжение генерации малым по сравнению с ним.

Электрически настраиваемые генераторы широко используются для формирования частотно-модулированных сигналов и вдобавок как радиочастотные системы фазовой автоматической подстройки частоты. Эти вопросы будут рассмотрены в гл. 9 и 13.

По историческим соображениям следовало бы упомянуть о камертонных генераторах, которые являются близкими «родственниками» LC-генераторов. В этих генераторах высокодобротные колебания камертона определяют частоту генератора в низкочастотном диапазоне (стабильность несколько миллионных долей при постоянной температуре); это соответствует стабильности наручных часов. Но кварцевые генераторы все-таки лучше, как будет показано в следующем разделе.

Паразитные колебания. Предположим, что вы собрали славный усилитель и испытали его, подавая на вход синусоидальный сигнал. Затем подключили ко входу усилителя генератор прямоугольных импульсов и увидели на выходе по-прежнему синусоидальный сигнал! У вас не усилитель, а сплошные хлопоты. Но паразитные колебания не всегда проявляются так явно. Обычно они заметны в виде размытия части сигнала, «гуляющего» источника тока, необъяснимых сдвигов у ОУ, или схема, нормально ведущая себя, пока за ней наблюдают на осциллографе, вдруг «дичает», стоит лишь перестать за ней следить. Все это — разнообразные проявления неподавленных высокочастотных паразитных колебаний, порожденных непреднамеренно получившимся генератором Хартли или Колпитца, возникшим на основе индуктивности вводов и межэлектродных емкостей.

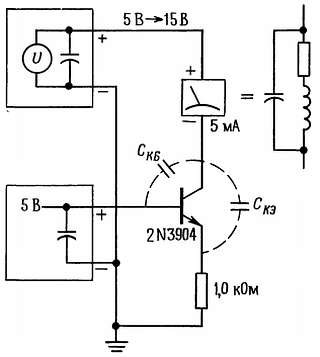

На схеме рис. 5.46 показан осциллирующий источник тока, возникший при выполнении студенческой лабораторной работы по электронике, где с помощью вольтметра измерялся рабочий диапазон обычного транзисторного источника тока.

Рис. 5.46. Пример паразитного генератора.

Оказалось, что ток меняется слишком сильно (от 5 до 10 %) при изменениях напряжения на нагрузке в пределах ожидаемого рабочего диапазона — симптом, который снимался прикосновением пальца к выводу коллектора! Емкость транзистора между коллектором и базой плюс емкость измерительного прибора в сочетании с его индуктивностью образовала классический генератор Хартли, в котором обратная связь обеспечивалась емкостью между коллектором и эмиттером. Добавление небольшого резистора в цепь базы подавило эти колебания за счет уменьшения коэффициента усиления на высоких частотах в схеме с общей базой. Это один из приемов, часто бывающий полезным.

5.19. Генераторы с кварцевыми резонаторами

От RС-генератора можно легко добиться стабильности порядка 0,1 % при начальной точности установки частоты от 5 до 10 %. Это вполне удовлетворительно для многих применений, таких, например, как мультиплексный индикатор карманного калькулятора, где цифры многозначного числа подсвечиваются одна за другой с быстрым чередованием (обычная частота — 1 кГц). В каждый момент времени горит только одна цифра, но глаз видит все число. Ясно, что точность здесь не очень важна. Несколько лучше стабильность LC-генераторов — порядка 0,01 % в течение разумного промежутка времени. Этого вполне достаточно для гетеродинов радиоприемников и телевизоров.

Для получения по-настоящему стабильных колебаний незаменимы кварцевые генераторы. В них используется кусочек кварца (искусственного — двуокись кремния), вырезанный и отшлифованный таким образом, что он имеет определенную частоту колебаний. Кварц представляет собой пьезоэлектрик (его деформация вызывает появление электрического потенциала, и наоборот), поэтому упругие колебания кристалла могут быть вызваны приложением электрического поля, а эти колебания в свою очередь генерируют напряжение на гранях кристалла. Помещая на поверхность кристалла контакты, можно превратить его в истинный схемный элемент, эквивалентный некоторой RLC-схемы, заранее настроенной на определенную частоту. В самом деле эквивалентная схема этого элемента содержит два конденсатора, дающих пару близко расположенных резонансных частот - последовательного и параллельного резонанса (рис. 5.47), отличающихся друг от друга не более чем на 1 %.

Рис. 5.47.

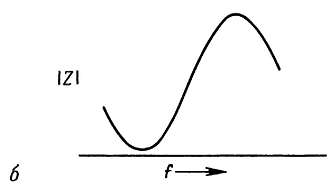

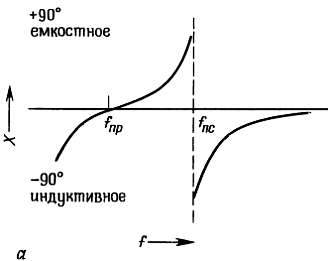

Результат этого эффекта — резкое изменение реактивного сопротивления с частотой (рис. 5.48).

Рис. 5.48.

Высокая добротность Q кварцевого резонатора (обычно около 10000) и хорошая стабильность делают естественным его применение как задающего элемента в генераторах и фильтрах с улучшенными параметрами (см. разд. 13.12). В схемах с кварцевыми резонаторами, как и в LC-генераторах, вводят положительную обратную связь и обеспечивают надлежащее усиление на резонансной частоте, что ведет к автоколебаниям.

На рис. 5.49 показаны некоторые схемы кварцевых генераторов. На рис. 5.49, а показан классический генератор Пирса, в котором используется обычный полевой транзистор (см. гл. 3). На рис. 5.49, б изображен генератор Колпитца с кварцевым резонатором вместо LC-контура.

Рис. 5.49. Схемы с кварцевыми резонаторами, а — генератор Пирса, б — генератор Колпитца.

В схеме на рис. 5.49, в в качестве обратной связи используется сочетание биполярного n-р-n-транзистора и кварцевого резонатора. Остальные схемы генерируют выходной сигнал с логическими уровнями при использовании цифровых логических функций (рис. 5.49, г и д).

Рис. 5.49, в.

Рис. 5.49. г, д.

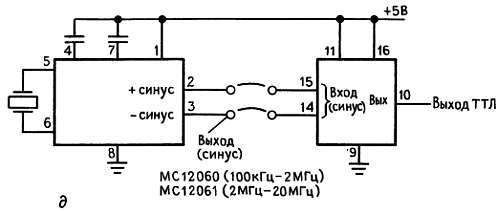

На последней диаграмме показаны схемы кварцевых генераторов, построенные на ИС МС12060/12061 фирмы Motorola. Эти микросхемы предназначены для использования, совместно с кварцевыми резонаторами, диапазона частот от 100 кГц до 20 МГц и спроектированы таким образом, что обеспечивают прекрасную стабильность частоты колебаний при тщательном ограничении его амплитуды с помощью встроенного амплитудного дискриминатора и схемотехнического ограничителя. Они обеспечивают формирование выходных колебаний как синусоидальной, так и прямоугольной формы (с ТТЛ и ЭСЛ логическими уровнями). В качестве альтернативы, а именно в тех случаях, когда достаточно иметь выходное колебание только прямоугольной формы и не предъявляются предельные требования по стабильности, можно применять законченные модули кварцевых генераторов, которые обычно выпускаются в металлических DIP-корпусах. Они предлагают стандартный набор частот (например, 1, 2, 4, 5, 6, 8, 10, 16 и 20 МГц), а также «странные» частоты, которые обычно используются в микропроцессорных системах (например, частота 14,31818 МГц используется в видеоплатах). Эти «кварцевые модули тактовой частоты», как правило, обеспечивают точность (в диапазоне температур, напряжений источника питания и времени) только 0,01 % (10^-4), однако они дешевы (от 2 до 5 долл.) и вам не приходится строить схему. Кроме того, они всегда дают устойчивые колебания, тогда как при создании собственного генератора этого не всегда удается добиться.

Функционирование схем генераторов на кварцевых резонаторах зависит от электрических свойств самого кристалла (таких, как последовательный или параллельный режим колебаний, эффективное последовательное сопротивление и емкость монтажа), которые не всегда полностью известны. Очень часто вы можете найти, что хотя ваш самодельный кварцевый генератор и возбуждается, но на частоте, которая не соответствует той, которая указана на кварцевом резонаторе. В наших собственных изысканиях в области схем дискретных кварцевых генераторов бывало всякое.

Кварцевые резонаторы выпускаются на диапазон от 10 кГц до 10 МГц, а у некоторых образцов высокие обертоны доходят до 250 МГц. Для каждой частоты нужен свой резонатор, но для наиболее употребительных частот резонаторы выпускаются серийно. Всегда легко достать резонаторы на частоты 100 кГц, 1, 2, 4, 5 и 10 МГц. Кварцевый резонатор на частоту 3,579545 МГц (стоящий меньше доллара) применяется в генераторе импульсов цветности телевизоров. Для электронных наручных часов нужна частота 32,768 кГц (или 215 Гц), и вообще, часто нужны частоты, равные 2 какой-то степени Гц. Кварцевый генератор можно регулировать в небольшом диапазоне с помощью последовательно или параллельно включенных конденсаторов переменной емкости (см. рис. 5.49, г). Благодаря дешевизне кварцевых резонаторов всегда имеет смысл рассмотреть возможность их применения в тех случаях, когда RС-релаксационные генераторы работают на пределе своих возможностей. При необходимости стабильную частоту кварцевого генератора можно «подгонять» электрическим способом в небольших пределах с помощью варактора.

Такая схема называется УНКГ (управляемый напряжением кварцевый генератор), при этом удается соединить прекрасную стабильность кварцевых генераторов с регулируемостью LC-генераторов. Покупка коммерческого УНКГ, вероятно, является наилучшим решением проблем, возникающих при собственном проектировании. Стандартные УНКГ обеспечивают максимальные отклонения центральной частоты от номинала порядка ±10^-5 — ±10^-4, хотя имеются образцы с более широким диапазоном (вплоть до ± 10^-3).

Без особых усилий можно с помощью кварцевого резонатора обеспечить стабильность частоты порядка нескольких миллионных долей в нормальном температурном диапазоне. Применяя схемы температурной компенсации, можно построить температурно-компенсированный кварцевый генератор (ТККГ) с несколько улучшенными параметрами. Как ТККГ, так и некомпенсированный генератор выпускаются в виде готовых модулей разными фирмами, например фирмами Biley, CTS Knights, Motorola, Reeves Hoffman, Statek и Vectron. Они бывают разных габаритов, иногда не больше корпуса DIP или стандартного корпуса для транзисторов ТО-5. Дешевые модели обеспечивают стабильность порядка 10^-6 в диапазоне от 0 до 50 °C, дорогие - порядка 10^-7 в том же диапазоне.

Температурно-компенсированные генераторы. Чтобы получить сверхвысокую стабильность, может понадобиться кварцевый генератор, работающий в условиях постоянной температуры. Обычно для этих целей используется кристалл с практически нулевым температурным коэффициентом при несколько повышенной температуре (от 80° до 90 °C), а также термостат, который эту температуру поддерживает. Выполненные подобным образом генераторы выпускаются в виде небольших законченных модулей, пригодных для монтажа и включаемых в приборы, на все стандартные частоты. Типичным модулем генератора с улучшенными характеристиками служит схема 10811 фирмы Hewlett-Packard. Она обеспечивает стабильность порядка 10^-11 в течение времени от нескольких секунд до нескольких часов при частоте 10 МГц.

Если температурная нестабильность снижена до очень малых значений, то начинают доминировать другие эффекты: «старение» кристалла (тенденция частоты к уменьшению с течением времени), отклонения питания от номинала, а также внешние влияния, например удары или вибрации (последнее представляет собой наиболее серьезные проблемы в производстве кварцевых наручных часов). Один из способов решения проблемы старения: в паспортных данных генератора указывается скорость снижения частоты — не более 5·10^-10 в день. Эффект старения возникает частично из-за постепенного снятия деформаций, поэтому через несколько месяцев с момента изготовления этот эффект имеет тенденцию к устойчивому снижению, по крайней мере для хорошо сделанных кристаллов. Взятый нами за образец генератор 10811 имеет величину эффекта старения не более 10^-11 в день.

В тех случаях, когда стабильность термостатированных кристаллов уже недостаточна, применяются атомные стандарты частоты. В них используются микроволновые линии поглощения в рубидиевом газонаполненном элементе или частоты атомных переходов в пучках атомов цезия в качестве эталонов, по которым стабилизируется кварцевый резонатор. Таким образом можно получить точность и стабильность порядка 10^-12. Цезиевый стандарт является официальным эталоном времени в США. Эти стандарты вместе с линиями передачи времени принадлежат Национальному бюро стандартов и Морской обсерватории. Как последнее средство для самых точных частот, где нужна стабильность порядка 10^-14, можно предложить мазер на атомарном водороде. Последние исследования в области создания точных часов сосредоточиваются на технических приемах, использующих «охлажденные ионы», которые позволяют достигать даже еще лучшей стабильности. Многие физики считают, что можно достичь окончательной стабильности 10^-18.
