Схемы, не требующие пояснений

2.24. Удачные схемы

На рис. 2.80 показаны два проекта схем с использованием транзисторов.

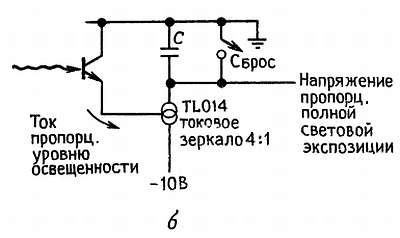

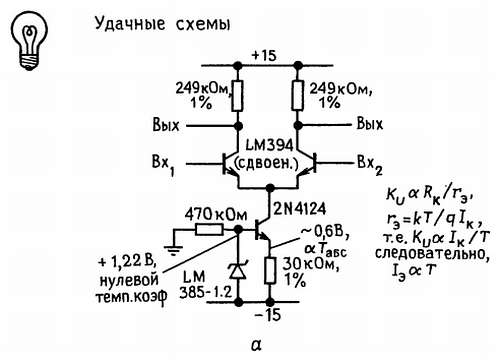

Рис. 2.80. a — дифференциальный усилитель со смещением, обеспечивающим нулевой температурный коэффициент усиления; б — световой интегратор.

K  R_К/r_Э; r_Э = kT/qT_К; т. е. K  I_К/T, I_Э  T

2.25. Негодные схемы

Как известно, учатся на ошибках, и своих, и чужих. В этом разделе вашему вниманию предложена целая серия грубых ошибок, допущенных при разработке схем (рис. 2.81). Внимательно рассмотрите представленные схемы, подумайте, какие возможны варианты и никогда не делайте подобных ошибок!

Рис. 2.81. a — повторители со связью по переменному току;

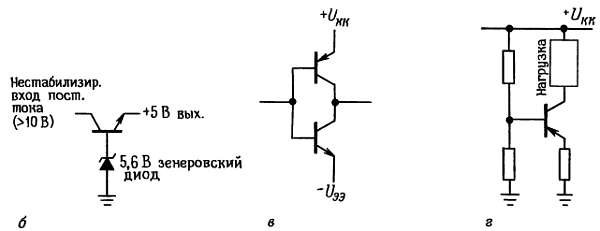

Рис. 2.81. б — стабилизатор напряжения +5 В; в — двухтактный повторитель; г — источник тока;

Рис. 2.81. д — переключатель для больших токов; е — двухкаскадный усилитель; ж — дифференциальный усилитель;

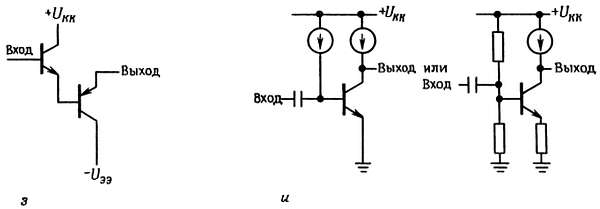

Рис. 2.81. з — повторитель с нулевым смещением; и — усилитель переменного тока с большим коэффициентом усиления.
