Другие пассивные компоненты

В последующих разделах представлены разнообразные компоненты, находящие широкое применение при разработке электронных схем. Те, кто уже имеет опыт разработок, могут безболезненно перейти к следующей главе.

1.32. Электромеханические элементы

Переключатели. Переключатели имеются в схемах почти всегда. Несмотря на свою простоту, они играют существенную роль в электронной технике и вполне заслуживают того, чтобы им было посвящено несколько параграфов в нашей книге. На рис. 1.97 показано несколько распространенных типов переключателей.

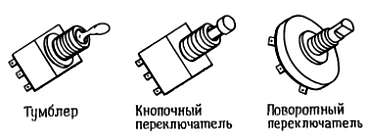

Рис. 1.97. Панельные тумблеры.

Тумблеры. В зависимости от числа полюсов или подвижных контактов тумблеры бывают нескольких типов. Наиболее распространены одно- и двухпозиционные тумблеры, показанные на рис. 1.98. Промышленность выпускает также трехпозиционные тумблеры, среднее положение которых соответствует состоянию «выключено»; они могут переключать одновременно до четырех контактных групп. Тумблерные переключатели работают по принципу «разомкнут-замкнут», это значит, что подвижный контакт никогда не замыкает оба вывода переключателя одновременно.

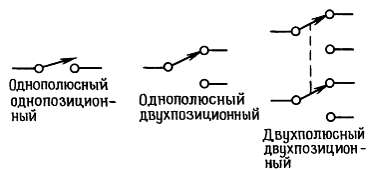

Рис. 1.98. Основные типы переключателей.

Кнопочные переключатели. Кнопочные переключатели полезны в тех случаях, когда требуется обеспечить мгновенный контакт; их схематическое изображение представлено на рис. 1.99 (кнопочные выключатели бывают двух типов: нормально разомкнутые (HP) и нормально замкнутые (НЗ)). В двухпозиционном переключателе выводы обозначают HP и НЗ, в однопозиционном переключателе двойное обозначение излишне. Кнопочные переключатели всегда работают по принципу «разомкнут-замкнут».

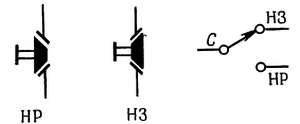

Рис. 1.99. Кнопочные выключатели (мгновенный контакт).

Электротехническая промышленность маркирует выключатели символами А, В и С, которые соответствуют однополюсному однопозиционному переключателю типа HP, однополюсному однопозиционному переключателю типа НЗ и однополюсному двухпозиционному переключателю соответственно.

Поворотные переключатели.

Существующие поворотные переключатели очень разнообразны по своей конструкции; они имеют различное число полюсов (ламелей) и рассчитаны на большое число позиций. Поворотные переключатели могут быть замыкающими (работают по принципу «замкнут-разомкнут») и незамыкающими (работают по принципу «разомкнут-замкнут»), причем очень часто эти два типа сочетаются в одном переключателе. Замыкающие переключатели используют в тех случаях, когда схема в промежуточном положении переключателя должна представлять собой замкнутый контур, при наличии разомкнутых входов состояние схемы непредсказуемо.

Незамыкающие переключатели используют, например, для подключения нескольких шин к одной общей, при этом не допускается соединения отдельных шин между собой.

Другие типы переключателей. Помимо основных типов переключателей, перечисленных выше, промышленность выпускает и некоторые специальные переключатели, например переключатели, принцип действия которых основан на эффекте Холла, магнитоуправляемые реле, язычковые переключатели и др. Все переключатели характеризуются предельными значениями токов и напряжений; для небольшого тумблерного переключателя предельное значение напряжения составляет 150 В, а предельное значение тока — 5 А. Если переключатель работает с индуктивной нагрузкой, то его срок службы резко сокращается в связи с тем, что в момент отклонения нагрузки в выключателе возникает дуговой разряд.

Примеры схем с переключателями. Рассмотрим такую задачу: предупредительный звонок должен включаться при условии, что водитель сел за руль машины, а одна из дверц открыта, К дверцам машины и к сиденью водителя подключены переключатели типа HP. На рис. 1.100 показана схема, с помощью которой можно решить поставленною задачу.

Рис. 1.100.

Если открыта одна ИЛИ другая дверца И замкнут переключатель, связанный с сиденьем, то включается звонок. Союзы ИЛИ, И имеют здесь смысл операций булевой логики. К этому примеру мы еще вернемся в гл. 2 и в гл. 8, когда будем рассматривать транзисторы и цифровые логические схемы.

На рис. 1.101 показана классическая схема с выключателем, которая используется для включения и выключения света в комнате с помощью выключателей, установленных у двух дверей комнаты.

Рис. 1.101. «Строенный» переключатель профессионального электромонтера.

_{Упражнение 1.31. Не всякий разработчик электронных схем знает то, что известно любому электромонтеру — как сделать такое приспособление, чтобы можно было включать и выключать свет с помощью N выключателей, где N — произвольное число. Подумайте, как соответствующим образом обобщить схему, представленную на рис. 1.101. Для решения задачи потребуется два однополюсных двухпозиционных переключателя и N — 2 двухполюсных двухпозиционных. (Подсказка: сначала придумайте, как с помощью двухполюсного двухпозиционного переключателя замкнуть пару проводов).}

Реле. Реле — это управляемые переключатели. Простейшее реле состоит из катушки и сердечника — катушка втягивает сердечник, когда по ней протекает ток достаточной величины. Промышленность выпускает различные по конструкции типы реле, среди них можно выделить реле «защелки» и реле «ступенчатого» типа (шаговые искатели). Последние послужили основой создания телефонных станций, а сейчас они широко используются в игральных автоматах. Промышленность выпускает реле постоянного и переменного тока и для значений напряжения на катушке от 5 до 110 В. Для быстродействующих схем (1 мс) предназначены ртутные и язычковые реле, специальные мощные реле используются в электропитании; они работают с токами, достигающими нескольких тысяч ампер. Там, где раньше использовали реле, теперь часто прибегают к помощи полевых транзисторов, а для напряжений переменного тока используют так называемые реле на твердом теле. Основное назначение реле состоит в дистанционном переключении электрических цепей и в переключении высоковольтных линий. В связи с тем, что электрические схемы должны быть изолированы от линий питающего напряжения переменного тока, реле используют для переключения питающих напряжений переменного тока, при этом управляющие сигналы должны быть изолированы.

Разъемы. Разъем представляет собой неотъемлемую (и, как правило, самую ненадежную) часть любого электронного аппарата. Функции разъема состоят в подаче сигналов на вход прибора и передаче их с его выходов на другие схемы, в передаче сигналов и питания постоянного тока между различными узлами схемы прибора. Благодаря разъемам можно заменять в приборах отдельные печатные платы и целые модули, обеспечивая тем самым гибкость схемной реализации электронного оборудования. Промышленность выпускает самые разнообразные разъемы, различающиеся по форме и размерам.

Штеккерные резъемы. Простейший разъем (однополюсная вилка с гнездом) представляет собой штырьевой или плоский («банановый») контакт и используется в универсальных измерительных приборах, источниках питания и т. п.

Такие разъемы легко достать, они недороги, но, пожалуй, не так полезны на практике, как коаксиальные резъемы для экранированного кабеля или многоконтактные разъемы. Разновидностью простейшего разъема является зажим («крокодил»), который известен в основном тем, что им неудобно пользоваться.

Разъемы для экранированных кабелей. Для предотвращения емкостной связи, а также по ряду других причин, о которых речь пойдет в гл. 13, желательно осуществлять передачу сигнала от одного прибора к другому по экранированному коаксиальному кабелю. Наиболее распространены цилиндрические разъемы (типа BNC), которые устанавливают на передней панели приборов. Сочленение частей разъема осуществляется при помощи резьбового соединения путем поворота на 90°, при этом замыкается как экранирующая цепь (земля), так и цепь сигнала. Этот разъем, как и всякий другой, служит для подключения к прибору кабеля, поэтому он состоит из двух сочленяющихся частей, одна из которых устанавливается на панели прибора, а другая присоединяется к кабелю (рис. 1.102).

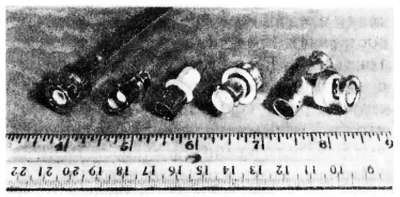

Рис. 1.102. Для экранированного (коаксиального) кабеля чаще всего используют разъемы типа BNC.

_{Слева направо: гнездо разъема, соединенное с кабелем; стандартная вилка, которая устанавливается ка панели прибора; две вилки с изолирующей вставкой; Т-образный разъем типа BNC (очень удобная вещь).}

К этому семейству разъемов для коаксиальных кабелей относятся: разъемы типа TNC (ближайший родственник разъема типа BNC, но с резьбой на корпусе), хороший, но громоздкий разъем типа N, миниатюрный разъем типа SMA, субминиатюрный разъем типа LEMO и SMC, и разъем типа MHV, представляющий собой разновидность разъема типа BNC, предназначенную для высоковольтных цепей. Так называемый граммофонный разъем, используемый в схемах звуковых частот, представляет собой яркий пример плохой конструкции — при соединении частей разъема сигнальная цепь замыкается раньше, чем экранирующая; более того, конструкция разъема такова, что и экранирующая, и центральная части разъема, как правило, обеспечивают плохой контакт. А результат плохого контакта вы без сомнения слышали! Чтобы не отстать, телевизионная промышленность выпустила свой собственный плохой стандарт, «коаксиальный разъем» типа F - в нем на штырь разъема, соединяемого с кабелем, выводится внешний провод коаксиального кабеля, и очень некачественно сделан экран на той части, которая устанавливается на панели прибора.

Многоконтактные разъемы. Для электронных приборов очень часто нужны многожильные кабели и соответственно многоконтактные разъемы. Промышленность выпускает десятки типов таких разъемов. Простейшим является разъем для 3-жильного провода. К числу наиболее распространенных относятся также субминиатюрные разъемы типа D из серии разъемов Winchester MRA, уже давно испытанные и заслужившие доверие разъемы типа MS, а также разъемы для гибкого кабеля (рис. 1.103).

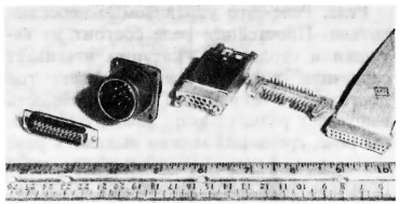

Рис. 1.103. Некоторые многоконтактные разъемы.

_{Слева направо: малогабаритный D-образный разъем, выпускаемый как для кабелей, так и для установки на панелях приборов; количество контактов: 9, 15, 25, 37 или 50; старый, заслуженный разъем типа MS, выпускается с разнообразным количеством контактов и в различном конструктивном оформлении, некоторые разновидности предназначены для коаксиальных кабелей; миниатюрный разъем (типа Winchester MRA) с фиксирующими винтами, выпускается несколько разновидностей, различающихся габаритными размерами; разъем для печатных плат, гнездо предназначено для гибкого кабеля.}

Имейте в виду, что некоторые разъемы требуют осторожного обращения, например миниатюрные шестиугольные разъемы, которые нельзя ронять на пол, а в некоторых нет никакого приспособления, фиксирующего взаимное положение частей разъема (это относится, например, к разъемам серии Jones 300).

Торцевые разъемы для печатных плат. Для печатных плат чаще всего используются торцевые разъемы, состоящие из гнезда и вилки с позолоченными штырьевыми контактами, устанавливаемой на торце платы. Выпускаемые промышленностью торцевые разъемы имеют от 15 до 100 контактов и различное конструктивное оформление. Разъемы можно устанавливать на специальной плате, печатный монтаж которой обеспечивает соединение отдельных печатных плат устройства. В схемах, состоящих всего из нескольких печатных плат, могут потребоваться вилки разъемов для печатных плат и гнезда кабельных разъемов (в гл. 12 приведены некоторые фотографии, на которых видны примеры использования разъемов).

1.33. Индикаторы

Измерительные приборы. Значения напряжения или тока можно определять с помощью стрелочных показывающих приборов или по цифровым индикаторам. Последние, конечно, более дороги, но они имеют и более высокую точность. Промышленность выпускает измерительные приборы и первого, и второго типа как для токов, так и для напряжений. Выпускаются также уникальные датчики для приборных досок, которые позволяют определять значения уровня громкости (по децибельной шкале звука), большие значения напряжения переменного тока (от 105 до 130 В), значения температуры (с помощью термопары), процентной нагрузки мотора, частоты и т. д. В цифровых датчиках часто предусмотрены логические выходы, которые позволяют использовать показания датчика для ввода в какой-либо другой прибор.

Лампы и светодиоды. Представим себе картинку из научно-фантастического фильма — вспышки света, экраны, заполненные таинственными и непонятными цифрами и символами, жуткие звуки… И все эти эффекты, за исключением звуковых, создаются с помощью ламп и дисплеев (см. разд. 9.10). В качестве индикаторов для лицевых панелей приборов долгое время использовали небольшие лампы накаливания, теперь им на смену пришли светодиоды. Они ведут себя как обычные диоды, но прямое напряжение для них составляет от 1,5 до 2,5 В. Когда светодиод открыт, через него протекает ток и он излучает свет. Для получения достаточной яркости света обычно требуется ток от 5 до 20 мА. Светодиоды дешевле, чем лампы накаливания, никогда не перегорают и бывают трех цветов (красные, желтые и зеленые). Поступают в продажу в удобном для использования виде.

Светодиоды используются также в цифровых дисплеях, например, в калькуляторах находит применение 7-сегментный цифровой дисплей. Для отображения и букв, и цифр (алфавитно-цифровой дисплей) можно использовать 16-сегментный или матричный дисплей. Для маломощных схем или схем, предназначенных для работы на улице, лучше всего использовать дисплей на жидких кристаллах.

1.34. Переменные компоненты

Резисторы. Переменные резисторы или потенциометры используют для регулирования в схемах, их ручки часто выводят на панели приборов. Наиболее распространенным является потенциометр типа АВ, рассчитанный на мощность до 2 Вт; этот потенциометр изготовлен из того же материала, что и постоянный композитный резистор, и имеет скользящий контакт. Потенциометры других типов изготовляют из керамических материалов и пластиков; они обладают улучшенными характеристиками. Более высоким разрешением и более высокой линейностью обладают многооборотные потенциометры (3,5 или 10 оборотов). В ограниченном количестве промышленность выпускает также сблокированные потенциометры (несколько независимых секций, собранных на одной оси) для тех областей применения, где нужны именно такие потенциометры.

Потенциометры, о которых шла речь, устанавливают чаще всего на лицевых панелях приборов, внутри же приборов устанавливают подстроенные потенциометры, которые также бывают одно- и многооборотными и могут быть установлены на платах с печатным монтажом. Они используются, например, при калибровке прибора, которая выполняется «раз и навсегда». Полезный совет: не поддавайтесь соблазну установить в схеме побольше потенциометров. Лучше потратить больше сил на разработку, чем на регулировку.

На рис. 1.104 показано условное обозначение потенциометра. Обозначения «по часовой стрелке» и «против часовой стрелки» указывают направление вращения.

Рис. 1.104. Потенциометр (переменный резистор с тремя выводами).

И еще один совет по работе с переменными резисторами: не стремитесь к тому, чтобы заменить потенциометром резистор с определенным сопротивлением. Соблазн, конечно, велик - ведь с помощью потенциометра можно установить такое значение сопротивления, какое хочется. Вся беда в том, что стабильность потенциометра ниже, чем стабильность хорошего (1 %) резистора и, кроме того, потенциометры не дают хорошего разрешения (т. е. с их помощью нельзя точно установить значение сопротивления). Если на каком-либо участке схемы нужно установить точное значение сопротивления, воспользуйтесь сочетанием прецизионного резистора (1 % и выше) и потенциометра, причем большая часть сопротивления должна определяться постоянным резистором. Например, если нужно получить сопротивление 23,4 кОм, воспользуйтесь последовательным соединением постоянного резистора с сопротивлением 22,6 кОм (точность 1 %) и подстроечного потенциометра с сопротивлением 2 кОм. Можно также использовать последовательное соединение нескольких прецизионных резисторов, в котором самый маленький по величине резистор дополняет полное сопротивление до нужного точного значения.

В дальнейшем вы узнаете, что в некоторых случаях в качестве переменных резисторов, управляемых напряжением, можно использовать полевые транзисторы. Транзисторы можно использовать в качестве усилителей с переменным коэффициентом усиления, управляемым напряжением. Все эти идеи могут сослужить вам добрую службу в будущем, не оставляйте их без внимания.

Конденсаторы. Переменные конденсаторы имеют, как правило, небольшие емкости (до 100 пФ) и используются в радиочастотных схемах. Подстроечные конденсаторы бывают двух типов — для внутрисхемных и внешних регулировок. На рис. 1.105 показано условное обозначение переменного конденсатора. Диоды, к которым приложено обратное напряжение, можно использовать в качестве переменных конденсаторов, управляемых напряжением; такие диоды называют варикапами, варакторами или параметрическими диодами. Наиболее широко они используются на радиочастотах, особенно при автоматической регулировке частоты, в модуляторах и параметрических усилителях.

Рис. 1.105. Переменный конденсатор.

Индуктивности. Переменная индуктивность представляет собой катушку, в которой перемещается сердечник. Такие катушки обычно имеют индуктивность от нескольких микрогенри до нескольких генри и диапазон настройки 2:1. Промышленность выпускает также поворотный индуктор (состоит из катушки без сердечника и вращающегося скользящего контакта).

Трансформаторы. Переменные трансформаторы очень полезны для практического применения, особенно те из них, которые работают от силовой сети с напряжением 115 В переменного тока. Их называют автотрансформаторами, и они состоят из одной обмотки и скользящего контакта. Их называют еще варнаками, а выпускают их такие фирмы, как Technipower, Superior Electric и др.

Формируемое ими выходное напряжение переменного тока меняется от 0 до 135 В при входном напряжении 115 В, ток нагрузки 1-20 А и выше. Автотрансформаторы нужны для измерительных приборов, на которые могут влиять колебания в питающем напряжении. Замечание: учтите, что выход автотрансформатора не изолирован электрически от силовой линии, как в случае с трансформатором.
