Схемы, не требующие пояснений

3.16. Удачные схемы

На рис. 3.77 представлена подборка хороших схем на ПТ.

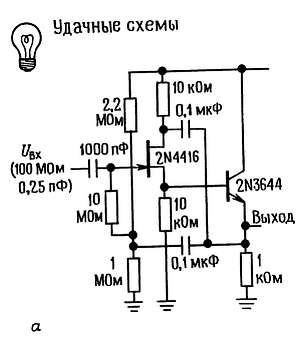

Рис. 3.77. а — повторитель с большим входным сопротивлением;

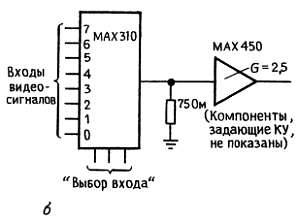

Рис. 3.77. б — видеомультиплексор на МОП-транзисторах с усилителем, компенсирующим потери на R_вкл;

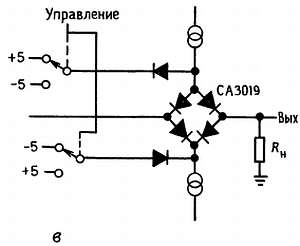

Рис. 3.77. в — переключение сигнала с использованием диодного моста — альтернатива полевым транзисторам;

Рис. 3.77. г — логический переключатель для p-канального высоковольтного ключа (ΗΤ01-преобразователь уровня ТТЛ в высокое напряжение фирмы Supertex; 8 в одном корпусе).

3.17. Негодные схемы

На рис. 3.78 дана подборка некорректных схемных идей; в некоторых из этих схем имеются кое-какие тонкости. Можно многому научиться, разбираясь, почему эти схемы не будут работать.

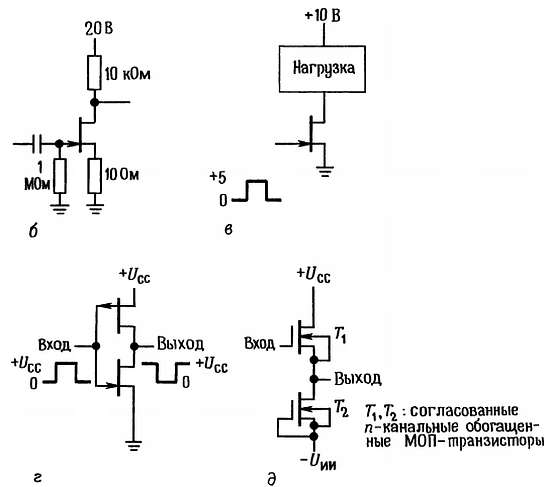

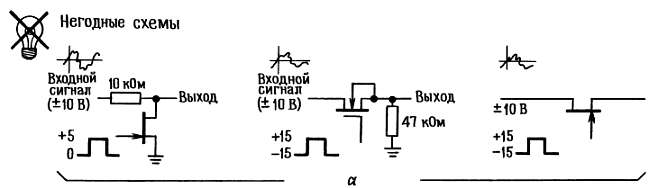

Рис. 3.78. а — аналоговые ключи; б — усилитель с коэффициентом усиления 1000; в — логический ключ; г — комплементарный инвертор на ПТ с p-n-переходом; д — повторитель с нулевым сдвигом.
